Relé de Estado Sólido com fusível ultra-rápido

Relé de Estado Sólido modelo 125ZXF, possui fusível ultra-rápido incorporado, sendo destinado à máquinas de aquecimento rápido. Seu tiristor tem capacidade de chavear 10, 20 e 30A, com uma tensão de carga de no máximo 260 Vac.

Pode ser acionado por um sinal de controle PWM  5/32 vdc.

Para a correta aplicação do Relé de Estado Sólido é preciso a colocação de um dissipador de calor e o uso de pasta térmica entre a base do relé e o dissipador de alumínio.

Consulte o Departamento Técnico LOTI para sua aplicação.

Módulo Conversor de Potência MPC-TP

O Conversor controlador de potência da série MPC é um equipamento robusto criado para executar o controle de potência em cargas monofásicas e trifásicas com sistema de controle PWM .

Seus tiristores são montados em dissipador de alumínio e protegidos por fusíveis ultra-rápido.

O dissipador de calor  do conversor de potência está livre de potencial elétrico, garantindo assim segurança ao painel elétrico onde esteja montado.

O controlador de potência está apto a receber controle linear ou controle digital,  provenientes de um controlador de temperatura para o disparo de seu tiristor.

Controlador de Temperatura Série MTB

O Controlador de temperatura da série MTB, é um controlador robusto de fácil programação com trava de segurança, possui saída para: controle PWM para relé de estado sólido; saída a relê para acionamento de contatores ou saída linear em corrente para acionamento de Controladores de potência e Conversores de potência que utilizem tiristores ou triac para acionamento das resistências, com um algorítimo de controle auto-tune.

O controlador de temperatura MTB estabiliza a temperatura rapidamente.

Em sua entrada pode ser ligado PT100,  sinal em corrente, em tensão, termopar K e  termopar J .

Pode ter até 2 alarmes a relé, e seus tamanhos são: 48x48; 48x96; 96x96 e 72x72 mm

Relé de Estado Sólido Trifásico

LT3D48 / DVLT3D48 / DVLT3D48GX / DVLT3D48GB
- Relé de estado sólido trifásico desenvolvido para acionar cargas  resistivas.
- Recebe sinal de controle 5/32 Vdc que pode ser de um controlador de temperatura ou outra fonte.

Pode ser dotado de dissipador de calor e fusível ultra-rápido.

Indicado para processos de aquecimento onde requer um controle preciso da temperatura e da potência elétrica.

- Dotado com tampa protetora contra choque .
- Seus tiristores ( SCR ) tem a capacidade de chavear carga com corrente de 10A a 80A em tensões de carga de  24 Vac até 480 Vac.

Sensor de Resistência Queimada

O Sensor de resistência queimada SC 148 detecta a queima de uma resistência na máquina em menos de 5 segundos, com isso aumenta a qualidade final de seus produtos.

Ligado na saída de controle do controlador de temperatura, ele monitora o momento em que a resistência é ligada e compara com a existência de corrente na carga, se o resultado for diferente do ajuste, o Sensor de resistência queimada SC148 aciona um relé de alarme.

Foi feito em caixa abs para fixação rápida em fundo de painel elétrico.

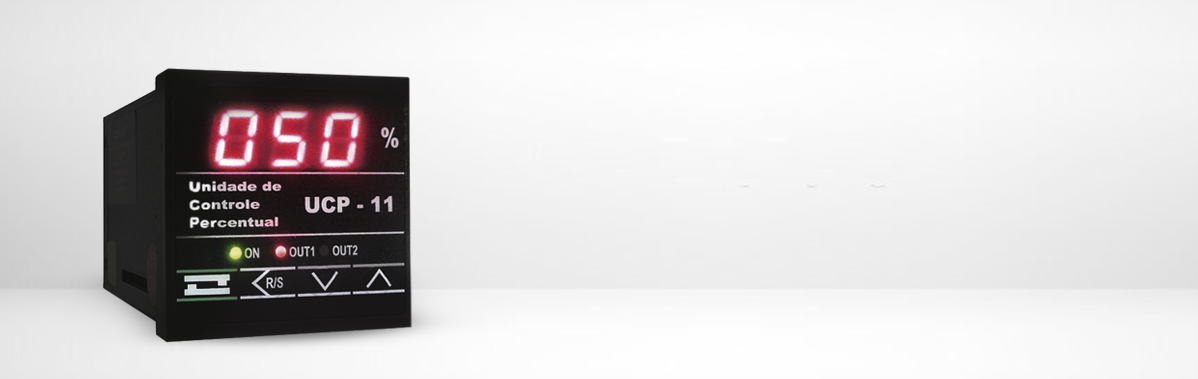

Unidade de Controle Percentual

A Unidade de Controle Percentual UCP-11, permite um controle manual da potência enviada à carga em uma faixa de 0 a 100%.

Com saída de controle em PWM para o acionamento de relé de  estado sólido permite um perfeito ajuste na potência sem provocar ruido de RF.

Possui display de alto brilho indicando o percentual da potência enviada à carga.

Relé trifásico, Relé eletromecânico, sensor de temperatura e conversor de potência .

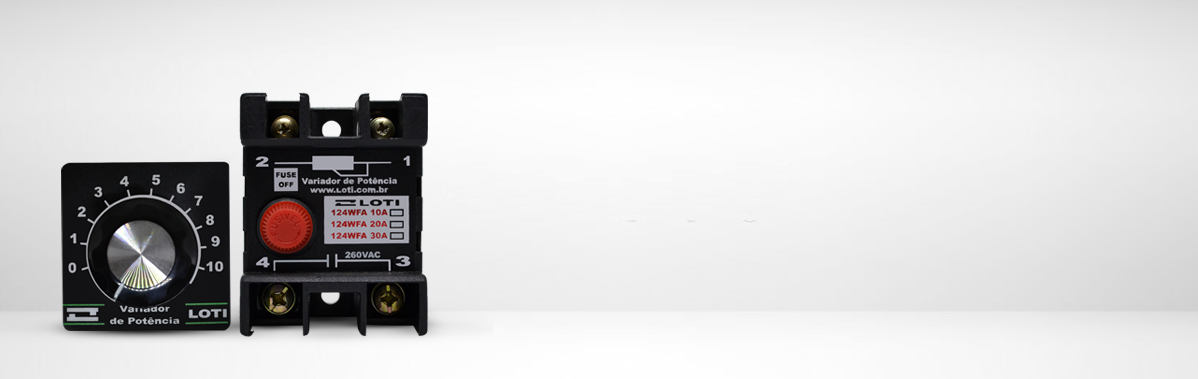

Variador de Potência com tiristor WS 30A

Relé Variador de Potência WS30A destinado a fazer o controle proporcional da potência através de um potenciômetro.

Trabalha fazendo a variação do ângulo de condução do tiristor, com isso produz um controle de tensão contínuo na resistência, trabalham em 260 Vac com capacidade máxima de 30A. Para isso devem ser montados em dissipador de calor, com uma camada de pasta térmica em sua base.   A sua proteção deve ser feita por um fusível ultra-rápido.

Podem ser aplicados no primário do transforador para o controle de Faca Quente, ou diretamente em controle de fornos, controle de estufas e no bico de injetora de plástico, sem a necessidade de um termopar ou pt100.

.

.

'

'

'

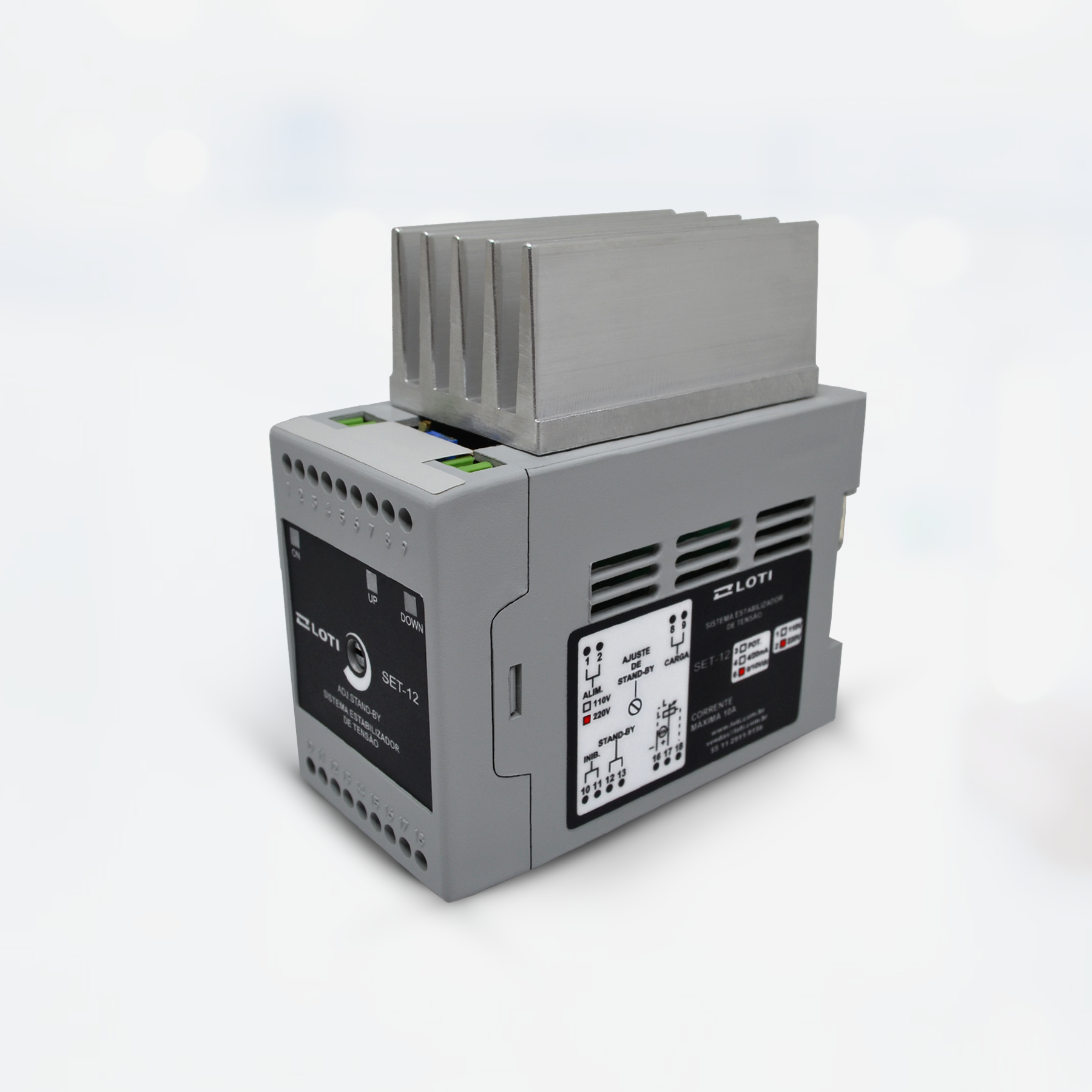

Controle para Faca Quente e Corte e Solda

A LOTI desenvolveu um Conversor de potência com sistema estabilizador de tensão  (SET12) para fazer o controle do transformador da faca quente utilizado no processo de sopro e de corte e solda

O SET12 corrige a tensão aplicada no transformador, mantendo o seu ajuste estável mesmo com uma variação de +/- 10% na tensão Vac da rede de alimentação da máquina, o que normalmente acontece em determinados horários.

Com o SET12 a qualidade e a constância do corte é significativamente melhorada e o despedício de matéria prima e energia elétrica reduzido.

Com fixação em trilho é de fácil instalação no interior do painel elétrico.

Possui capacidade para  até 3300 Va.

.

.

.

.
